纖維簡介
甲綸Suplon?是公司自主研發的干法紡聚酰亞胺纖維系列化產品之一：
·阻燃性能優異，極限氧指數＞35%，為不燃纖維；
·耐高低溫，在260℃以下可長期使用，熱分解溫度超過569℃，在-269℃液氮中不脆斷；
·高溫狀態下碳化不熔滴，發煙密度是中國航空標準的1/200；
·隔熱保暖，導熱系數僅為0.03W/m·℃，與空氣相當；
甲綸Suplon?纖維還具有絕緣、耐候、耐酸堿、耐輻射、耐紫外線等優異性能，同時具有羊絨般的手感、良好的可紡性和親膚性；
·天然抑菌，效果遠好于竹纖維；
甲綸Suplon?纖維具有天然遠紅外保健功能，法向發射率高達0.88。
基本指標
No | 項目 | 單位 | 指標 | |
1 | 纖度 | dtex | 0.5~6 | |
2 | 密度 | g/cm3 | 1.41 | |
3 | 斷裂強度 | cN/dtex | 本色 | ＞4.5 |
原液 | 3.5 | |||
4 | 模量 | cN/dtex | 28~45 | |
5 | 斷裂伸長率 | % | 10~30 | |
6 | 連續使用溫度 | ℃ | 260 | |
7 | 分解溫度（T5%(N2)） | ℃ | 569 | |
8 | 極限氧指數LOI | % | ≥35 | |
9 | 耐酸性 | 好 | ||
10 | 耐輻照性 | 好 | ||
極限氧指數是指試樣在氧氣和氮氣的混合氣體中，維持完全燃燒狀態所需的最低氧氣體積分數。作為新一代高性能纖維，甲綸Suplon?纖維擁有優于傳統特種纖維的阻燃性能，極限氧指數LOI高達35%。
常用阻燃纖維 | 甲綸Suplon? | 間位芳綸(PMIA) | 聚苯硫醚(PPS） |
LOI（%） | ＞35 | 28~30 | 34 |
數據來源：江蘇省高性能纖維產品質量監督檢驗中心
采用GB/T 5455-2014垂直燃燒法進行試驗，甲綸Suplon?面料損毀長度是目前市場上主流滅火防護服面料——芳綸ⅢA面料的1/5，遠高于滅火防護服外層面料標準要求。
損毀長度/mm | 100% 甲綸面料 | 芳綸ⅢA 面料 | 50%甲綸Suplon?+50%阻燃粘膠面料 | 50%芳綸+50%阻燃粘膠面料 | 滅火防護服標準 | |
阻燃性能 （25次洗滌后） | 經向 | 10 | 46 | 12 | 60 | ≤100 |
緯向 | 8 | 48 | 13 | 57 | ||
數據來源：國家消防裝備質量監督檢驗中心
甲綸Suplon?纖維遇高溫明火碳化不熔滴。
采用甲綸Suplon?纖維織造的阻燃面料通過BSS7238、7239材料燃燒測試,發煙量極低，無毒性，煙密度是ABD0031空客標準的1/200；
依據建筑材料分解煙密度測試方法（GBT8627-2007），純甲綸毛氈的煙密度等級（SDR）只有0.12，遠低于現有建筑保溫材料動的煙密度等級。
甲綸Suplon?纖維是密閉空間紡織品、特種工況隔熱保溫、居家及防護類產品的理想原料。
甲綸Suplon?面料有焰燃燒煙毒測試 | |||||||
項目 | 煙密度（Dm） | 毒性氣體含量 （單位：ppm） | |||||
CO | HCN | HF | HCl | SO2 | NOX | ||
甲綸Suplon?實測 | 1 | 32 | 0.7 | <0.5 | <1 | <0.5 | <2 |
航空標準值 | 200 | 3500 | 150 | 100 | 150 | 100 | 100 |
數據來源：中國民航局測試中心
甲綸Suplon?優異的阻燃性能，使其能夠應對更加復雜惡劣的火場環境，提供安全、持久防護；并且能夠大幅提高其它材料阻燃性能，如消除融滴，降低損毀，減少煙毒等。

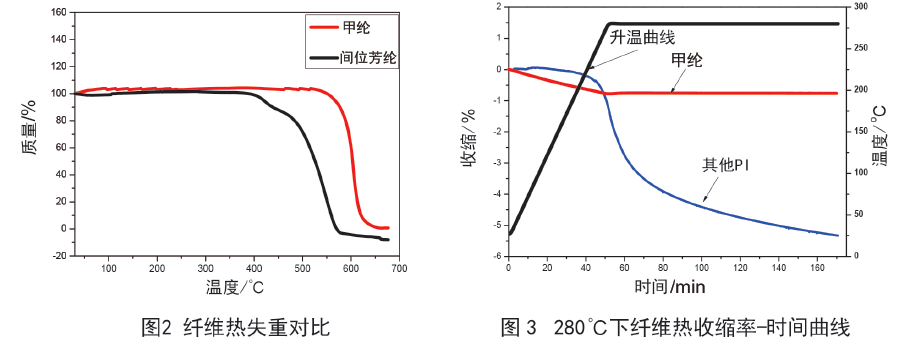

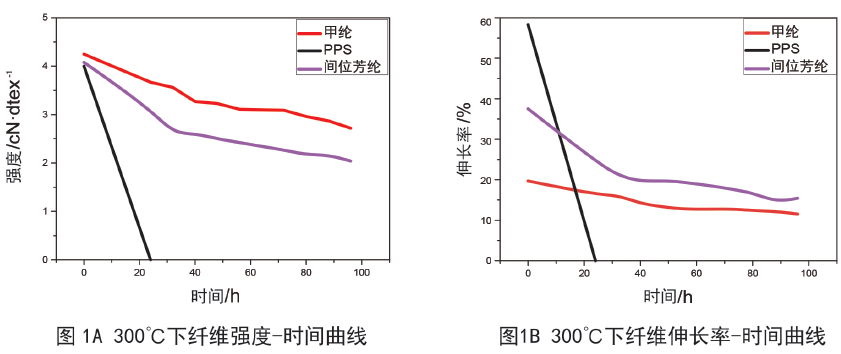

甲綸Suplon?纖維長期使用溫度高達260~300℃，初始分解溫度567℃，尺寸穩定性好，強度保持率高。
作為過濾材料可大幅提高煙氣除塵濾袋的使用壽命，提高過濾精度，降低粉塵排放量。

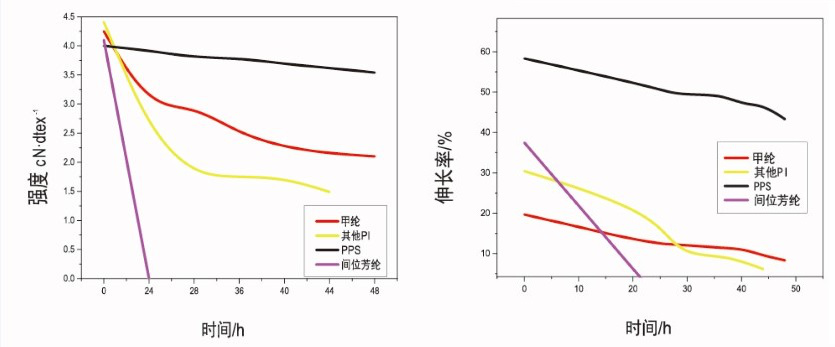

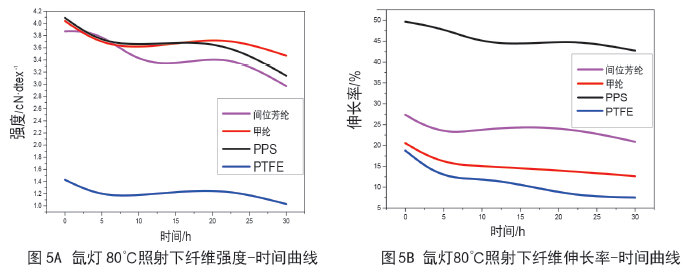

甲綸Suplon?纖維具有優異的耐輻射、耐酸堿、耐氧化性能，能夠在太空、海底、冰原、沙漠等極端環境中保持優良的力學性能及化學穩定性。
采用100%純聚酰亞胺紗線按照GJB 150A-2009標準進行中性鹽霧測試：
項目 | 單位 | 初試狀態 | 鹽霧測試后 |
斷裂強力 | cN | 21*102 | 19*102 |
斷裂伸長 | % | 16 | 15 |
數據來源：蘇州信測標準技術
甲綸Suplon?纖維采用干法紡絲工藝，纖維結構致密，具有良好的耐水解性能。經過140℃高溫蒸汽處理24小時，纖維強度保持率為82.58%，遠高于其他同類纖維。
項目 | 原始強度（cN/dtex） | 處理24小時后強度（cN/dtex） | 強度保持率 % |
甲綸Suplon | 4.97 | 4.10 | 82.58 |
其他聚酰亞胺 | 3.69 | 1.59 | 43.09 |
甲綸Suplon?纖維具有天然持久的抗菌抑菌作用，抗菌效果好于天然竹纖維。
檢測項目 | 檢測菌種 | 檢測結果 |
抗菌性能（抑菌率） | 金黃色葡萄球菌 | 98% |
大腸桿菌 | 99% | |
白色念珠菌 | 99% |
國家紡織制品質量監督檢驗中心
按照GJB150.10A-2009軍用裝備實驗室環境試驗方法進行的霉菌試驗表明，甲綸織物長霉等級為0級，無霉菌生長。
項目 | 測試條件 | 長霉程度 | 長霉等級 |
聚酰亞胺紗線 | 28天，濕度>90%RH,溫度30℃ | 無霉菌生長 | 0 |
廣州微生物所檢測中心
甲綸Suplon?纖維遠紅外射線（4~16μm生命射線）法向發射率88%，符合國家遠紅外保健品標準定義，能夠促進穿戴者血液循環，強化組織新陳代謝，增加組織再生能力，提高人體的免疫能力，從而起到醫療保健的作用。
序號 | 檢驗項目 | 標準要求 | 檢驗結果 |
1 | 法向發射率 | ≥0.80 | 0.88 |
2 | 遠紅外線波長范圍（mm） | 4~16 | 4~16 |
數據來源：國家紅外及工業電熱產品質量監督檢驗中心
甲綸Suplon?纖維作為一種高效保溫材料，其制品具有極低的導熱率，保暖性能高于棉、羊毛、蠶絲等傳統材料。
我司生產的200g/m2甲綸絮片，克羅值達（CLO）4.13，熱阻為0.64 m2k/W，均超過同等克重的3M公司的新雪麗系列產品，適用于極寒等惡劣環境下的防寒保暖被服等。
類別 | 克重g/㎡ | 厚度/mm | 克羅值clo | 熱阻㎡K/W |
甲綸絮片 | 200 | 15.5 | 4.13 | 0.64 |
新雪麗G200 | 200 | 20 | 3.3 | 0.51 |
新雪麗KL200 | 200 | 27 | 4.0 | 0.62 |
新雪麗KL250 | 250 | 33 | 4.6 | 0.71 |
新雪麗HZ250 | 250 | 33 | 4.3 | 0.67 |
新雪麗KZ200 | 200 | 25 | 3.7 | |
新雪麗Z250 | 250 | 27 | 4.0 | 0.62 |
介電常數3.4，耐電暈性能良好（此參數為聚酰亞胺材料公開報道數據）。
甲綸Suplon?聚酰亞胺原液著色機織面料通過色牢度測試，耐光色牢度7級，耐摩擦、汗漬、耐水等色牢度4-5級，優于芳綸原液著色面料。
項目 | 檢測結果 | 檢測方法 |
耐光色牢度 | 7級 | GB/T 8427-2008(方法3) |
耐干摩擦色牢度 | 4-5級 | GB/T 3920-2008 |
耐濕摩擦色牢度 | 4-5級 | GB/T 3920-2008 |
耐水色牢度 | 4-5級 | GB/T 5713-2013 |
耐酸汗漬色牢度 | 4-5級 | GB/T 3922-2013 |
耐堿汗漬色牢度 | 4-5級 | GB/T 3922-2013 |
耐干洗色牢度 | 4-5級 | GB/T 5711-1997 |
耐洗色牢度 | 4-5級 | GB/T 3921-2008(程序A(1)) |
甲綸Suplon?纖維從制造到使用全程對環境友好，通過Oeko-TexStandard100嬰兒級生態信心紡織品認證，符合歐盟紡織品進口要求。
